Spiegelbedampfungsanlage
Über die Bedampfungsanlage
Beim Bau des Großen Hamburger Schmidt-Spiegels wurde eine Spiegelbedampfungsanlage der Firma Leybold in dem Gebäude installiert (heute befindet sich das Oskar-Lühning-Teleskop in dem Gebäude). In der großzügig angelegten Anlage konnte sowohl der Schmidtspiegel mit 123 cm Durchmesser als auch der 1 m-Parabolspiegel bedampft werden. Auch für das später gebaute Oskar-Lühning Teleskop mit 120 cm Durchmesser ist die Anlage geeignet. 1987/1988 wurde die Anlage mit Mitteln der DFG überholt. Insbesondere die Vakuumpumpen mussten ersetzt werden. Der bisher größte mit Aluminium bedampfte Spiegel war der 132 cm-Spiegel des Skinakas-Observatoriums der Universität Kreta in Heraklion.

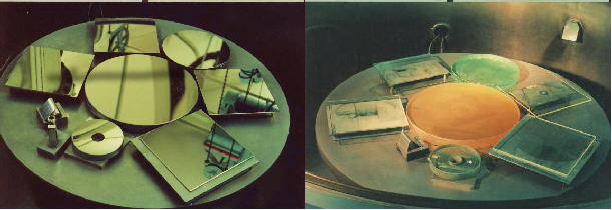

Teleskopspiegel bestehen normalerweise aus einem Glaskörper, der auf einer Seite parabolisch oder sphärisch hochpräzise poliert ist. Auf diesen Glaskörper wird dann eine Schicht hochreflektierenden Aluminiums aufgetragen. Dazu wird in einer Vakuumglocke von einem Durchmesser von 153 cm ein Druck von 7·10-5 mbar (15 Millionstel des normalen Luftdrucks) erzeugt. Darin befindet sich der Glaskörper mit der polierten Oberfläche nach oben gerichtet. Bei Nachbedampfungen wird die alte Aluminiumschicht zunächst mit einer Lauge entfernt. Bei jeder Verspiegelung werden dann rund 1 cm3 = 2,7 Gramm Aluminium auf 2500° C erhitzt und innerhalb von ca. 2 Minuten verdampft. Die Dicke der sich dabei auf dem Glaskörper bildenden hochreflektierenden (88%) Aluminiumschicht beträgt etwa 50-100 Nanometer.
Spiegelbedampfungen (Bedingungen und Preise)
An der Hamburger Sternwarte können Spiegelbedampfungen vorgenommen werden. Die vorhandene Anlage ist für Spiegel bis zu 150 cm Durchmesser ausgelegt, für Bedampfungen von Spiegeln mit Durchmessern von mehr als 120 cm muss allerdings vorher unbedingt der Werkstattleiter konsultiert werden, um zu klären, ob und wie die Spiegel in die Anlage passen und dort bedampft werden können. Die Spiegel werden mit einer Aluminiumschicht und wahlweise mit einer Siliziumschutzschicht bedampft.
Die Preise für die Bedampfungen können der unten angefügten Preisliste entnommen werden.
Geschäftsbedingungen:
Transport und Versand des oder der Spiegel an die Hamburger Sternwarte sind Aufgabe des Auftragserteilers. Bei großen Spiegeln ist unbedingt Rücksprache mit der Hamburger Sternwarte zu halten, um sicherzustellen, dass die Spiegel vom LkW abgeladen und entsprechend in Empfang genommen werden können. Die Hamburger Sternwarte verfügt nur eingeschränkt über entsprechende Ausrüstung, d.h., im schlimmsten Fall können die Spiegel nicht abgeladen und übergeben werden. Die Bedampfungen werden von der Hamburger Sternwarte nach bestem Wissen und Können vorgenommen. Die Hamburger Sternwarte übernimmt Verantwortung nur für die Beschichtung, nicht aber für den Transport innerhalb der Sternwarte. Bei großen Spiegeln (Durchmesser größer als 100 cm) ist es dem Auftragerteiler freigestellt, Beobachter an die Sternwarte zu schicken, die die gesamten Transportprozesse begleiten können, um sicherzustellen, dass der/die Spiegel sachgemäß behandelt werden.
Preisliste für Bedampfungen:
Durchmesser | Preise (ohne MwSt.) |
5cm | 35€ |
10cm | 70€ |
15cm | 105€ |
20cm | 140€ |
25cm | 185€ |
30cm | 210€ |
35cm | 245€ |
40cm | 280€ |
45cm | 360€ |
Durchmesser | Preise (ohne MwSt.) |
50cm | 450€ |
55cm | 550€ |
60cm | 660€ |
65cm | 1100€ |
70cm | 1750€ |
75cm | 2400€ |
80cm | 3200€ |
85cm | 4080€ |
90cm | 4680€ |
Durchmesser | Preise (ohne MwSt.) |
95cm | 5510€ |
100cm | 6600€ |
105cm | 7665€ |
110cm | 8800€ |
115cm | 9890€ |
120cm | 11040€ |
125cm | 11750€ |
130cm | 13000€ |
>130cm | auf Nach frage |
